A circuito elétrico é uma representação simplificada de um elemento de circuito elétrico. Isso usa símbolos padrão para os componentes do circuito e não mostra os arranjos físicos dos componentes. A vida diária na Terra é quase impossível sem o uso de eletricidade. Casas para grandes indústrias, dependemos da eletricidade. A corrente elétrica flui em um circuito fechado. É um circuito fechado no qual a corrente elétrica contínua vai da alimentação ao equipamento de carga. Quando queremos explicar um circuito de iluminação, leva mais tempo para desenhar todos os componentes porque diferentes pessoas desenham vários componentes do circuito de maneiras diferentes e isso pode levar muito tempo para explicar todos os equipamentos. É melhor aprender a mostrar Projeto de circuito simples layouts de circuito. Vamos dar os desenhos de alguns circuitos elétricos simples. Este artigo discute circuitos elétricos simples para estudantes de diploma e engenharia.

O que é um circuito elétrico simples?

Um circuito elétrico simples é uma via ou caminho onde a corrente elétrica flui através dele. Este circuito pode ser projetado com três componentes, como um resistor, uma fonte de tensão e um caminho condutor. É obrigatório saber o básico componentes de um circuito elétrico e suas funcionalidades. O diagrama esquemático de um circuito elétrico simples é mostrado abaixo.

Circuito Simples de Luz Elétrica

Um circuito elétrico consiste em um dispositivo elétrico para fornecer energia elétrica às partículas carregadas, como uma bateria, caso contrário, um gerador de dispositivos que transportam corrente, como motores, computadores, lâmpadas, fios de conexão, etc. O desempenho dos circuitos elétricos pode ser descrito matematicamente usando leis básicas de Kirchhoff como KCL e KVL.

Tipos de circuitos elétricos

A classificação dos circuitos elétricos pode ser feita de diferentes maneiras, como um circuito CC e um circuito CA. Em um circuito de corrente contínua ou circuito DC, a corrente flui em uma direção apenas, enquanto no circuito alternado ou AC, a corrente flui em diferentes direções. O circuito pode ser conectado em conexões seriais e paralelas. Em uma conexão em série, a corrente flui em todos os componentes, enquanto que, em uma conexão paralela, o fluxo de corrente se divide e flui por qualquer ramificação.

Símbolos Simples de Circuito Elétrico

Por favor, consulte este link para saber o variáveis elétricas e variáveis de circuito : Componentes de circuito com símbolos

Por favor, consulte este link para saber Circuitos elétricos básicos em sistemas elétricos em tempo real

Como fazer um circuito simples com um switch

As etapas envolvidas em fazer um diagrama de circuito da lâmpada inclua as etapas a seguir.

Os componentes necessários para este circuito simples são bateria, interruptor, lâmpada e fios de conexão.
Conecte a bateria, a lâmpada e o interruptor no circuito.
Conecte um fio da bateria à lâmpada e conecte outro fio ao interruptor.
Conecte o fio da lâmpada ao interruptor
Pressione o interruptor para fornecer o fornecimento à lâmpada. Se a lâmpada acender, o circuito está bom, caso contrário, verifique as conexões mais uma vez.

Fórmulas para circuitos elétricos

Em circuitos elétricos, as seguintes fórmulas são usadas para medir corrente, resistência, tensão, potência, etc.

Uma corrente elétrica do circuito pode ser calculada como I = Qt
A resistência do circuito pode ser calculada como R = ρ.LA
A tensão do circuito pode ser calculada como ΔV = I.R
A potência no circuito pode ser calculada como P = ΔEt
Para circuito em série, a resistência pode ser calculada como R = R1 + R2 + R3 +… + Rn
Para o circuito paralelo, a resistência pode ser calculada como R = 1 / R1 + 1 / R2 + 1 / R3 +… + 1 / Rn

Circuitos elétricos simples para estudantes de engenharia

A engenharia elétrica é um ramo da engenharia que envolve um poder ou forma de energia diferente para operar o mundo inteiro. Todo estudante de engenharia elétrica precisa trabalhar com energias como energia solar, geotérmica, eólica, gás e turbina, etc. Se um aluno deseja trabalhar em particular mini projetos elétricos durante seu curso, neste artigo, estamos fornecendo alguns circuitos elétricos simples que ajudarão os alunos a projetar projetos elétricos por conta deles.

Elétrica e mini projetos eletrônicos pode ser construído usando vários componentes elétricos e eletrônicos. Esses circuitos são usados para projetar mini projetos para EEE alunos. Aqui, explicamos alguns projetos de mini eee com diagramas de circuito.

Circuito AC para Lâmpada

O diagrama de circuito de um circuito de lâmpada é mostrado abaixo. Neste, a lâmpada requer dois fios para acender, um é o fio neutro e o outro é o fio energizado. Esses dois fios são conectados da lâmpada ao painel de alimentação principal. É aconselhável usar fios de cor vermelho e preto para fios vivos e neutros em um Projetos de Circuito Elétrico , onde a cor vermelha é usada para o fio ativo e a cor preta é usada para o fio neutro. Um interruptor é usado para controlar o circuito ligando e desligando.

Circuito AC para Lâmpada

É fornecido no fio energizado entre a alimentação principal e a carga. Quando o interruptor LIGA, o circuito elétrico é fechado e a lâmpada acende e quando o interruptor está DESLIGADO a luz desconecta a fonte de alimentação da carga. Essa fiação é colocada em uma caixa chamada caixa de comutação para melhor operação. O fio do switch e o fio ativo são fios simples e são apenas cortados no meio para conectar o switch.

Circuito de Carregamento de Bateria

O carregamento da bateria é feito por meio de um retificador e sabemos que a principal função do retificador é converter AC em DC . O circuito de carga da bateria é mostrado abaixo e o retificador usado no circuito é o retificador em ponte que possui quatro diodos conectados na forma de uma ponte.

Circuito de Carregamento de Bateria

Usamos isso em projetos de circuitos elétricos simples. A resistência é adicionada ao circuito para limitar o fluxo de corrente. O abastecimento é dado ao retificador por meio de um transformador abaixador que converte a alimentação CA em CC e esta flui para a bateria. Geralmente, este circuito é incluído em uma unidade de carregador de bateria ou inversor e apenas os terminais emergem da unidade de carregador para serem conectados à bateria para carregar.

Circuito Elétrico para Ar Condicionado

O ar condicionado é um processo que faz o ar circular junto com o controle de sua umidade. O aspecto elétrico da CA compreende o equipamento de energia para motores e partidas para o compressor e o equipamento do ventilador do condensador. O circuito elétrico do ar condicionado é mostrado abaixo. O equipamento elétrico inclui válvulas solenóides, interruptor de pressão, juntamente com o dispositivo de segurança para sobrecorrente.

Circuito Elétrico de Ar Condicionado

“como encontrar a resistência de um resistor ”

Os ventiladores do compressor e do condensador são acionados por uma velocidade fixa simples Motor de indução trifásico AC com seu próprio starter e fornecido por um quadro de distribuição. A manutenção elétrica de rotina e a detecção de falhas no motor e nas partidas envolvem a limpeza e a verificação das conexões.

Circuito de comutação

Muitas vezes ao dia, usamos botões de troca, mas normalmente não tentamos ver a conexão feita dentro da operação de troca. O diagrama do circuito da chave é mostrado abaixo e o função do interruptor é conectar ou completar o circuito que vai para a carga da fonte e mover os contatos que normalmente estão abertos.

Circuito de comutação

O fornecimento de energia para a carga é através do circuito de comutação e, portanto, o fornecimento de energia pode ser interrompido mantendo o interruptor aberto.

Circuito de Iluminação DC

Para um pequeno LED, usamos um Alimentação DC , que tem dois pontos eles são ânodo e cátodo. O ânodo é positivo e o cátodo é negativo. Uma lâmpada possui dois terminais, um é positivo e o outro é negativo. O terminal positivo da lâmpada é conectado ao ânodo e o terminal negativo da lâmpada é conectado ao cátodo da bateria.

Interruptor de luz baseado em DC

Quando a conexão for feita, a lâmpada acenderá. Conecte um interruptor entre qualquer fio que cortará nosso fornecimento de tensão DC para a lâmpada LED.

Discutimos alguns circuitos elétricos simples, vamos continuar com alguns dispositivos elétricos simples. Além disso, consulte o funcionamento do circuito e os usos desses dispositivos.

Circuito Termopar

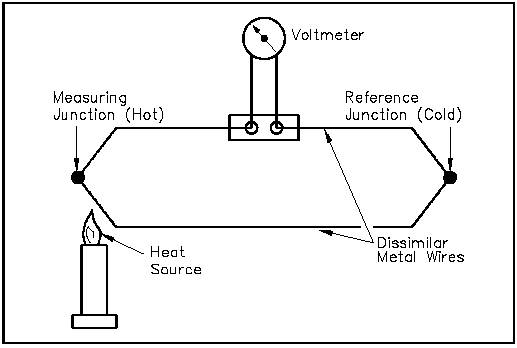

Um EMF é gerado quando as junções formadas a partir de dois materiais homogêneos diferentes são expostas à diferença de temperatura. É chamado de efeito Seebeck. Um termopar que consiste em dois fios.

Circuito Termopar

O voltímetro medirá o EMF gerado e pode ser calibrado para medir a temperatura. Essa diferença entre a junção quente e fria produzirá um EMF proporcional a ela. Quando a temperatura da junção fria é mantida constante, o EMF é proporcional à temperatura da junção quente.

Medidor de energia

Energia é a energia total consumida durante um período de intervalo de tempo. Isso pode ser medido por um medidor de motor ou medidor de energia . Esses medidores de energia são usados em todas as linhas de fornecimento de energia para cada casa, a fim de medir a energia consumida nos circuitos CC e CA. Aqui, a energia é medida em watt-hora ou quilowatt-hora. Em potência DC, o medidor pode ser um medidor de ampere-hora ou watt-hora. Um disco de alumínio gira continuamente quando a energia é consumida.

Medidor de energia

A velocidade de rotação será proporcional à energia consumida pela carga em watts-hora. Estes terão uma bobina de pressão e uma bobina de corrente. A tensão é aplicada na bobina de pressão. A corrente flui através da bobina e produz um fluxo que exerce um torque no disco. A corrente de carga flui através da bobina de corrente e produz outro fluxo que exerce um torque oposto no disco de alumínio e o torque resultante age no disco. Resulta na rotação do disco, que é proporcional à energia utilizada e que é registrada.

Circuito multímetro

Um multímetro é provavelmente um dos dispositivos elétricos mais simples. Que mede correntes, resistência e tensão. O multímetro é um instrumento indispensável e pode ser usado para medir DC, bem como Parâmetros AC . É usado para verificar a continuidade de um circuito pela escala do ohmímetro. O diagrama do circuito do multímetro é mostrado abaixo.

Circuito multímetro

Um multímetro consiste em um galvanômetro conectado em série com uma resistência. A tensão no circuito pode ser medida conectando-se os terminais do multímetro no circuito. Isso é usado principalmente para testar a continuidade dos enrolamentos em um motor.

Circuitos de Mini Projeto Elétricos

Diagrama de circuito do detector de telefone celular

Um circuito detector de telefone celular usa faixas de alta frequência de 0,9 GHz a 3 GHz. Este circuito usa um capacitor de disco (C3) 0,22 μF de acordo com o circuito de RF para garantir a capacidade do circuito de capturar o sinal móvel. O detector de telefone celular pode detectar qualquer atividade de transmissão de voz ou vídeo de um telefone celular, incluindo SMS de entrada ou SMS de saída.

Circuito detector elétrico simples para telefone celular

O capacitor C3 deve ter um comprimento de cabo de 18 mm com espaçamento de 8 mm entre os cabos para atingir a frequência desejada. Este capacitor atua como um pequeno loop de GHz para coletar os sinais de RF. O Op-Amp CA3130 é usado como um conversor de corrente para tensão. Este circuito detector de celular pode ser usado para confirmar a existência de um telefone celular ativo na área testada.

Circuito carregador de bateria baseado em SCR

Geralmente, uma bateria é carregado com uma pequena quantidade de tensão CA ou CC. Se quisermos carregar a bateria com uma fonte CA, precisamos primeiro limitar a grande tensão CA, precisamos filtrar a tensão CA para remover o ruído - regular e obter a tensão constante e, em seguida, dar a tensão resultante para a bateria para carregar . Assim que o carregamento estiver concluído, o circuito deve ser desligado automaticamente.

Carregador de bateria elétrico simples baseado em SCR usando SCR

A tensão CA é fornecida ao transformador redutor para reduzir a tensão para 20 V aprox. Esta tensão é dada ao SCR para retificação da tensão. A tensão retificada é usada para carregar a bateria. A bateria conectada ao circuito de carregamento não se esgota completamente e nem se descarrega. Isso dá a tensão de polarização direta ao transistor, resistor R7 e diodo D2, que são ligados. Quando o transistor é ligado, o SCR é desligado.

Quando a tensão da bateria cai, o transistor é desligado do resistor R3 e o diodo D1 leva a corrente para a porta do SCR automaticamente, isso aciona o SCR e ele conduz. A entrada CA retifica a tensão de entrada e a fornece para a bateria por meio do resistor R6. Isso carrega a bateria quando a queda de tensão na bateria diminui, a corrente de polarização direta também aumenta para o resistor. Quando a bateria está totalmente carregada, o transistor Q1 liga e desliga o SCR.

Indicador de nível de água

O projeto do indicador de nível de água é usado para exibir informações sobre o nível do tanque de água usando luzes LED. Este projeto usa principalmente IC CD4066 e o diagrama do circuito do indicador de nível de água é mostrado abaixo. Este circuito é construído com quatro LEDs.

Circuito elétrico simples para indicador de nível de água

Quando o nível da água está em ¼ do tanque, o LED1 acende. Quando o nível de água é ½ do tanque, o LED2 acende. Quando o nível da água está em ¾ do tanque ou o nível da água está cheio, o LED4 acende.

Pisca-pisca super brilhante

Este circuito de pisca-pisca de LED superclara usa um único transistor de driver, que obtém sua taxa de flash de um LED piscando. A lanterna não pode ser alterada pelo brilho do LED branco. Este LED pode ser ajustado mudando o resistor 1K através do eletrolítico de 100u para 10k. O resistor de 1K descarrega 100u.

LED pisca-pisca

Assim, quando o transistor é ligado, a corrente de carga em 100u ilumina o LED branco. Se um resistor de descarga de 10k for usado, o 100u não estará totalmente carregado e o LED não piscará tanto. Todas as peças da foto estão no mesmo lugar, conforme mostrado no diagrama de circuito, o que facilita a visualização de como as peças estão conectadas.

Alarme da porta da geladeira

O circuito de alarme da porta da geladeira dentro de uma pequena caixa deve ser colocado na geladeira perto da lâmpada. Quando a porta do refrigerador é fechada, o interior do refrigerador escurece, o fotorresistor R2 apresenta uma alta resistência (> 200K). Assim, prender IC1 segurando C1 carrega totalmente em R1 e D1. Quando um feixe de luz entra pela abertura, o fotorresistor apresenta uma baixa resistência (<2K).

Circuito de alarme elétrico simples para porta de geladeira

Então, IC1 conectado como um multivibrador astável começa a oscilar em uma frequência muito baixa e, após um período de cerca de 24 segundos, seu pino o / p fica alto. O chip IC2 também é conectado como um multivibrador astável, deixando a sirene Piezo irregular em cerca de cinco vezes / segundo. O alarme é ativado por cerca de 17 segundos e depois para pelo mesmo período de tempo e o ciclo se repete até que a porta do refrigerador feche.

Circuito Inversor de 100 Watts

Aqui, um circuito inversor de 100 Watts é construído usando um número mínimo de componentes. Este circuito usa os transistores CD 4047 IC e 2N3055. O IC gera pulsos de 100 Hz e um transistor para direcionar a carga.

O IC1 CD 4047 conectado como um multivibrador astável produz dois trens de pulso de 100Hz 180 graus fora de fase. Esses trens de pulso são pré-amplificados pelos dois transistores TIP122. O o / p desses transistores é amplificado por quatro transistores 2N 3055. Para cada meio ciclo, dois transistores são usados para acionar o transformador do inversor.

Circuito Inversor com 100W

“oscilador de onda quadrada op amp ”

No secundário do transformador, o 220V AC estará disponível. Este circuito funciona muito bem para pequenas cargas como poucas lâmpadas, ventiladores, etc. Este inversor é melhor para quem precisa de um inversor de baixo custo na região de 100W

Portanto, isso é tudo sobre projetos de circuitos elétricos simples para estudantes de engenharia, esses circuitos básicos são projetados usando vários componentes elétricos e eletrônicos e esses circuitos são muito úteis para construir o projetos elétricos . Esperamos que você tenha uma ideia sobre os circuitos elétricos. Além disso, quaisquer dúvidas sobre este conceito ou projetos eletrônicos , você pode nos abordar comentando na seção de comentários abaixo. Aqui está uma pergunta para você, quais são os 3 componentes de um circuito?
